典型行業應用
Solution
汽車玻璃印刷吸墨控制系統
該控制系統分為尋跡吸墨控制系統和視覺對版自動校正系統。該控制系統分為尋跡吸墨控制系統和視覺對版自動校正系統。
尋跡吸墨系統，該控制系統具有如下功能：
l 可以識別AutoCAD 中的DXF格式文件，通過圖形編輯界面可以對吸墨線條進行選??；
l 用戶可以調節工件坐標系的原點位置來調節系統的入刀點位置，入刀點支持延長切入和移出的功能；
l 讀取文件后，在程序中可以顯示導入的軌跡路徑。
l 用戶可以通過設置工件坐標系與機床坐標系的偏置參數來實現生成軌跡的偏移調整。
l 系統支持刀具半徑補償功能。
l 網版與CAD圖形之間的位置標定可以通過CAD圖形中的吸墨頭位置和實際位置坐標相對應，快速對版。
自動對版系統具有如下功能：
l 系統采用1個固定相機和1個移動相機的方式，實現玻璃與網版之間位置校正，Mark點與CAD圖形之間的位置校正。
l 系統可以自動保存對版中的模型參數，方便下次對版。
l 友好的人機界面可以自動顯示匹配的玻璃和網版輪廓。

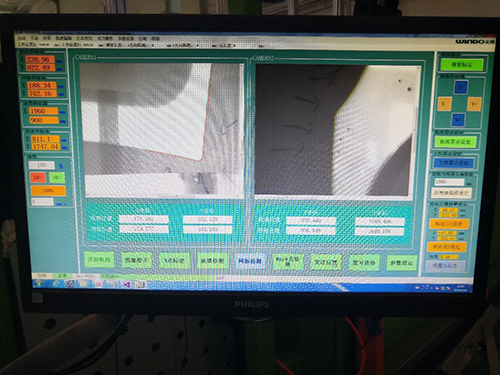

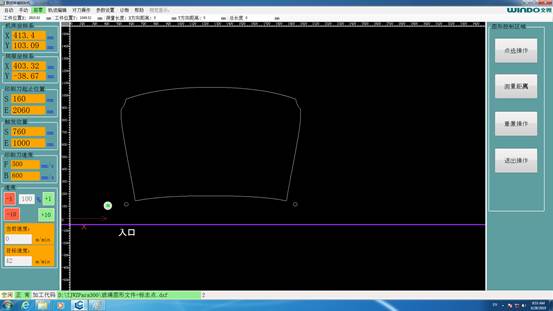

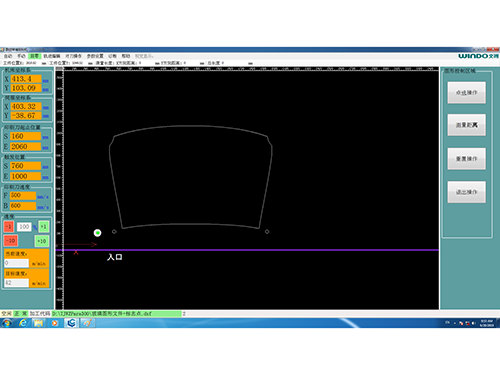

現場界面圖片如下：
